Diamond Tower
上海陆家嘴钻石大厦
陆家嘴钻石大厦位于陆家嘴竹园商贸易区2-15-1地块，由世纪大道、浦电路和源深路围合而成。 占地面积约6400平方米，建筑面积约为3.9万平方米，主体建筑高度为68米。 上海钻石大厦由两座办公大楼组成，外形简洁、端庄，富有时代感。

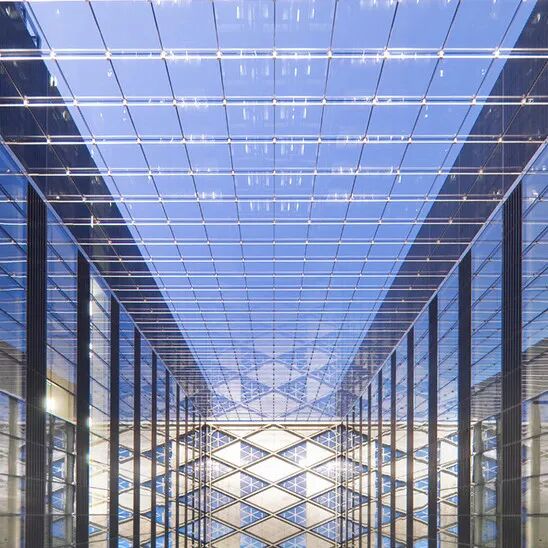

作为钻石交易中心，客户期待如钻石般极致通透的玻璃墙连接两座办公楼，于是美罗设计并承建了以索网玻璃幕墙连结而成的中庭，气度非凡令人惊叹。独特的设计可将自然光引入大楼的每一间办公室。
项目信息
Shanghai Lujiazui Diamond Tower
项目地址 | 上海浦东 建设单位 | 上海陆家嘴金融贸易区联合发展有限公司 建筑设计 | 美国GP 总承包商 | 上海建工集团 建筑面积 | 1755m2 幕墙尺寸 | 20X68米 美罗承建 | 索网幕墙结构设计、安装方案、技术指导、不锈钢索供应
索网幕墙
Brief of Cablenet Facades
1993年由SBP设计的慕尼黑凯宾斯基机场酒店是第一座采用了单索幕墙结构的建筑。 设计师以水平向和竖直向直径仅仅22mm的不锈钢拉索构成平面索网，覆盖了立面上25mx40m的大面积玻璃幕墙，令人无比震撼! 从此，索网幕墙因其简洁的形式，最佳的通透性，开启了一个极致通透的幕墙时代。
受力分析Force Analysis
单索结构的受力就像琴弦，使一点力就会变形，初始刚度接近于零。但是变形后，其刚度迅速非线性增加。 而双向索网的原理类似网球拍，施加张拉力的网线能够抵抗巨大的冲击力。
一般情况下，单索幕墙的重力荷载由竖向索承担，水平风荷载由竖索或水平索的非线性效应承担。这种结构体系，最大限度地利用了材料的强度优势。
索结构体系必须给予索足够的预张力，才能保证结构的计算刚度和允许挠度。
单索幕墙的索内有较大的拉力，因此需要周边主体结构提供一定的刚度和承载力。
美罗为了综合考虑主体结构的边界位移、结构蠕变的影响，将索网与主体结构作为整体分析。
索的拉力并非越大越好，必要时需要过载保护装置。过载保护装置的意义更多是保持索力值不发生大幅波动，保护主体结构不超载破坏，而不是保护索结构本身。
铸造索夹 Casting Cable Clamp 索网交点一般采用不锈钢驳接式的节点，它既是索网的固定构件，也是玻璃角部的支撑件。 美罗设计并铸造了造型优美、质量上乘的不锈钢索夹。
