今天，卓宝“建筑未来”第二期公益直播已结束。本次是党杰老师第一次进行直播分享，这是难得的机会听到他分享超高层建筑设计经验。据说有部分设计院把今天的课程纳入建筑师培训的学分课程。

网友1：希望一次多分享些，厅大咖的课很有感触，有院长反映说，挺好，开播的话通知他们。

网友2：赞，设计和运营的实际问题讲解很实用，反推对设计提出优化。

党杰

华东建筑设计研究总院副总建筑师

国家一级注册建筑师

华东建筑设计研究总院副总建筑师、国家一级注册建筑师、教授级高级工程师、 CTBUH-Fire and Facades Working Group 常务理事 、中国建筑学会高层建筑人居环境学术委员会理事、中国建筑学会建筑防火综合分析技术分会理事。

参与项目：

《上海环球金融中心大厦》492m

《天津周大福金融中心》530m

《苏州中南中心》500m

《南京江北CBD-A1地块绿地中心》500m

......

虽使用十余年，但其中的设计理念至今依旧先进，

对目前超高层建筑的设计具有很强的借鉴意义。

跟着党杰老师，我们今天更深入地了解它

2008年被CTBUH评为“年度最佳高层建筑”；

2018年获得“第16届全球高层建筑奖之‘十年特别奖’”

——上海环球金融中心大厦

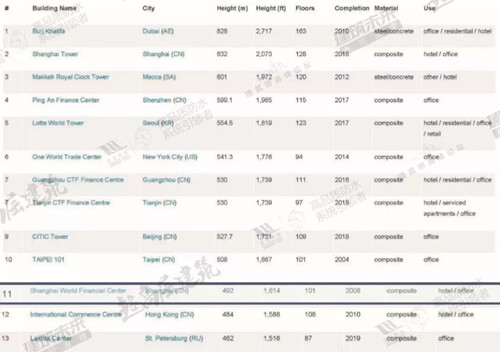

据世界高层建筑与都市人居学会（CTBUH）2019年

已建成的超高层建筑项目统计，上海环球金融中心排名11

上海环球金融中心大厦项目概况

上海环球金融中心位于上海浦东陆家嘴中心区，本项目基地周围与88层的金茂大厦以及上海中心大厦呈三足鼎立之势，北侧紧100米宽的世纪大道，与10万平方米的陆家嘴中心绿地两侧数幢办公楼大厦遥遥相对。塔楼部由入口进厅、会议中心、办公室、酒店、观光设施以及避难层构成。游人可由观光专用电梯直达94层观光大厅

上海环球金融中心大厦基地面积3万平方米，地上101层、地下3层，总高492米。

超高层楼宇就像一条竖立起来的街道，存在着安全、内部交通、环境、能源消耗等多种难以妥善解决的问题，越是向高处发展，安全性、耐久性及适用舒适等问题就愈多，对结构、建筑、机电、暖通、电梯等专业的要求就越高。

以烟囱效应为例，超高层建筑的烟囱效应问题是一个常见的问题，也比较难以处理。上海环球金融中心项目当然也遇到了此类问题。

烟囱效应：冬天，在气温较低的情况下，会由于低层(特别是一层大堂)和地下室的冷空气窜入电梯井，经烟囱效应形成强大气流，造成电梯关不上门。而且会将底层的一些气味带到高层，如厨房的气味、油烟味等，此时如在底层或地下室有电焊操作或燃气泄漏就可能将火源随气流带到高层，极端危险。同时，由于电梯轿厢与井壁间的缝隙很小，在电梯移动时，气流的摩擦会产生啸叫。

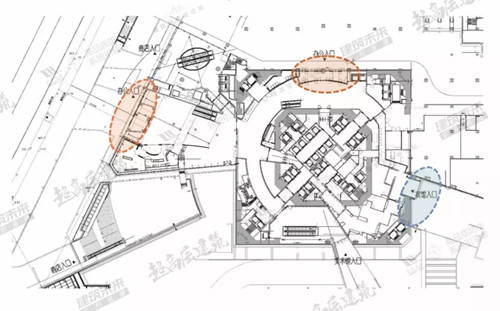

下图为项目初步设计时的办公和酒店入口处理，可见都采用了旋转门的方式，用以避免塔楼高区电梯的烟囱效应 问题。

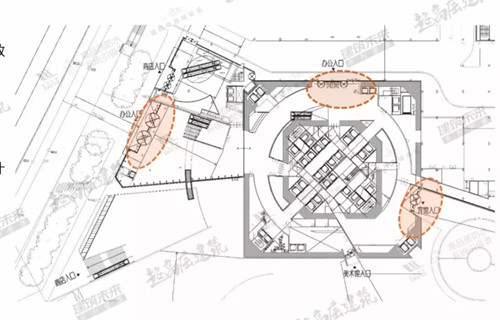

但业主因为安全原因，不考虑采用旋转门的设计和使用，所以到了施工图阶段，取而代之的只有两道门的门斗形式。

但是双道门并不能很好解决气流的问题，办公大堂上下 班高峰时外门同时打开的情况很多，因此在设计时又在核心筒的电梯厅处增加了多道自动感应门，以减少烟囱效应对电梯开门的影响。而酒店入口的处理，借用了江南园林的处理手法，采用了迂回曲折的通道通往酒店高速电梯厅，在狭小的空间形成幽深的意境，在通道上有设置 了多道自动门，巧妙地解决了烟囱效应的问题。

在建成后的实际使用中，发现原先办公门厅的处理方式还是不能根本性地有效解决烟囱效应对办公高区电梯的影响。于是，业主从日本引进了一种先进的智能自动感应双道密闭门，这种门的工作原理是 ：当人进入第一道门后，只有当第一道门关闭后，第二道门才会自动打开，这就可以彻底断绝室内外空气的对流。

以上关于塔楼的烟囱效应问题为党杰老师的直播《超高层建筑设计案例解析》的实录，下图为本次直播的要点。

想了解更多的超高层建筑的设计难点解析，扫码关注“卓宝集团”公众号，点击菜单栏“建筑未来”进入直播回放。更多精彩内容等着您！

PS：如大家对今天的课程有什么感想或疑问，以及下期想看哪位建筑名家与我们分享，记得点击菜单栏“建筑未来”选择调查问卷，告诉我们噢！

听说下一期的嘉宾也是影响力很大的建筑名家噢！

不要走开，继续关注“卓宝集团”公众号，第一时间了解下一期《建筑未来》的信息。
