大国工程-东方明珠电视塔
国家AAAAA级旅游景区
东方明珠电视塔简介

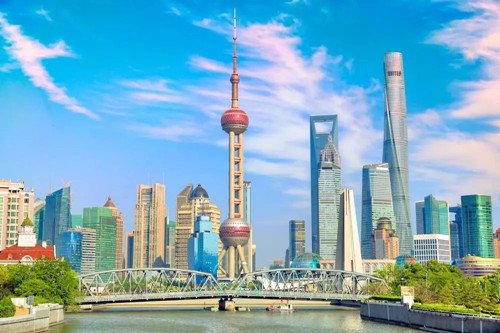

东方明珠电视塔（The Oriental Pearl Tower），简称“东方明珠”，位于上海市浦东新区陆家嘴世纪大道1号，地处黄浦江畔，背拥陆家嘴地区现代化建筑楼群，与隔江的外滩万国建筑博览群交相辉映，1991年7月30日动工建造，1994年10月1日建成投入使用 ，是集都市观光、时尚餐饮、购物娱乐、历史陈列、浦江游览、会展演出、广播电视发射等多功能于一体的上海市标志性建筑之一。截至2019年，为亚洲第六高塔、世界第九高塔。
东方明珠广播电视塔主体为多筒结构，由3根斜撑、3根立柱及广场、塔座、下球体、5个小球体、上球体、太空舱、发射天线桅杆等构成，总高468米，总建筑面积达10万平方米。
1995年，东方明珠广播电视塔被评为上海十大新景观之一。1999年，东方明珠广播电视塔获上海市优秀勘察设计一等奖、中国土木工程詹天佑奖。2007年5月8日，东方明珠广播电视塔被中华人民共和国国家旅游局批准为国家AAAAA级旅游景区。东方明珠广播电视塔作为上海标志性建筑是毋庸置疑的，其独特的造型已成为上海市的一张名片。
东方明珠塔介绍
上海东方明珠电视塔总高度为468m,建筑总面积为53 000m²,其中高空建筑面积达20000m²。电视塔由地下室、塔座、塔身、下球体、上球体、太空舱及天线等七个部分组成。
电视塔地下二层深12m，局部达19.5m。从地面至+286.000m为三简框架主塔体，由三个直径为9m的直简体组成。三个直简从+285.000m处过渡为单简体至+350.000m,单简体从+310.000m以上由8m收分至7m，+350.000m至+485.000m为钢桅杆天线。
在主塔体+68.000m至+118.000m之间，设有直径为50m的钢结构下球体，其顶标高为+118.000m；在+25.000m至+295.000m之间设有直径为45m的钢结构上球体，其顶标高为+295.000m；在单简体+334.000m至+350.000m之间设有直径为16m的钢结构太空舱，其顶标高为+350.000m。单筒体顶面正中有一个4.2m的正方形空洞，钢桅杆天线就嵌固在空洞中。天线全长118m,截面自3.8m×3.8m收缩至0.7m×0.7m。
主塔体三个直简体呈三角形布置，全高286m，其间有七道6m高、1.6m宽的混凝土连梁，连梁与三个直简体的交接处分叉成Y形，在上、下球体中间各有一道高40m×50m的中心简体。三个直径为7m的斜简体与水平面交角成60°，其下端支承于基础上，上端交汇于中心简体上。
关于软土，软土地基和东方明珠电视塔工程实际解决方案
软土【soft soil】一般是指天然含水量大、压缩性高、承载力低和抗剪强度很低的呈软塑～流塑状态的黏性土。软土具有天然含水量高、天然孔隙比大、压缩性高、抗剪强度低、固结系数小、固结时间长、灵敏度高、扰动性大、透水性差、土层层状分布复杂、各层之间物理力学性质相差较大等特点。而软土地基是指强度低，压缩量较高的软弱土层，多数含有一定的有机物质。由于软土强度低，沉降量大，往往给道路工程带来很大的危害，如处理不当，会给公路和建筑的施工和使用造成很大影响。
沉降控制（浅桩和薄底板的应用）：软土地基土壤性质不均匀，高塔建筑在软土地基上受力效果不均导致建筑物歪斜，怎样保证它不至于倾斜? 目前通用的方法是“抗”的办法，例如处于同一场地条件的金茂大厦(高423m)，把900×20的钢管桩，打入地下79m，以获得尽可能小的沉降，这对于当时只有2亿元概算的东方明珠来说是不能接受的。我们走的是另一条路，即“放”的办法，允许它有稍大但较均匀的沉降，因此只打了423根500×500mm的混凝土桩，入土深度48m。我们充分估计到，塔的中央荷载大，斜撑下荷载较小，但在静荷载下是对称的。因此，设计了较浅的桩基，但加强箱基和斜撑，使之构成很强的基座，可以有效地调整中心和边缘的沉降差。实测表明，从施工到±0.00算起，到塔建成后3年，基础中心的沉降为9cm，周边6cm，呈盆状变形，高塔始终保持铅垂状态。仅有3cm的沉降差,△1=1/20，所增加的结构内力是不大的。
人们往往对这样高的塔，其底板厚度仅有1.5m难于置信，因为它和一般高层建筑基础2~3m相比显得太薄了(北京某大楼基础板厚，原设计13.5m，后改为9.5m)。其实诀窍只是在于合理布置结构。在和建筑设计协调并尽量不影响使用的情况下，我们在箱基内设计了环向和径向的混凝土墙，而将绝大部分桩布置在墙下，基础底板主要承受均布的水土反力。设计技巧的合理运用，为建设节约了大量资金。
沉降观测：上海广播电视台在底板施工时沿四周保护体上设立了沉降观测点，进行定时观测。上海电视塔施工超出±0时，又在墙体±0以上20~30cm设观测点，进行定时的观测，由于得到了大量的沉降观测数据，为顺利施工创造了条件。像这样重大的建筑物应坚持长期沉降观测。
上海东方明珠塔
