高楼工程师是如何运用BIM技术建造上海中心大厦的？

发布时间： 2022-05-16   点击次数： 819次   来源：上海中心大厦   作者：高楼迷

所谓BIM就是建筑信息模型（building information modeling）英文首字母的缩写。

在这个信息模型中，涵盖了建筑的所有信息，平面上二维信息、空间上三维信息、时间上四维信息、工序上的六维信息。

BIM技术应用就是利用这个模型从中提取所需的数据为工程建设服务。

BIM是对工程项目信息的数字化表达，是数字技术在建筑业中的直接应用，它代表了信息技术在我国建筑业中应用的新方向。

BIM涉及整个建筑工程全寿命周期各环节的完整实践过程，但它不局限于整个实践过程贯穿后才能实现其价值，而是可以由工程设计先行并实现阶段性的价值。

曾经建造上海中心大厦的钢结构上海中心大厦工程师李文杰说：这一根构件是我们上海中心大厦的三区的桁架里面的构件，看他的那个结构特点，一个是形状怪异，还有一个板厚厚的。

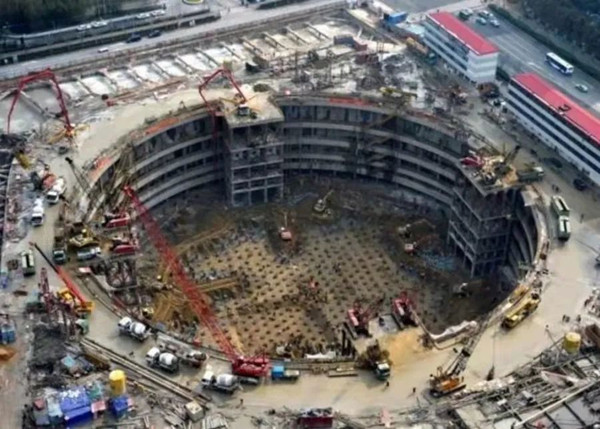

上海中心大厦施工现场

上海中心大厦工程师必须保证这些大块头运到上海中心大厦工地后，还能严丝合缝地对上，所以要进行预拼装。但仅仅是一个分区的绗架钢构件就有3000多吨，直径达到60米，高30米。

钢结构上海中心大厦工程师丁一峰说：如果将这些构件全部进行实体预拼装的话，那么他耗时要一个多月。

这样的代价太过巨大，是BIM系统帮了大忙。BIM是建筑信息模型的简称，它可以将设计、施工、设备、材料等所有的信息用计算机平台进行整合，让不同的团队可以共同工作。

上海中心大厦高楼设计师 夏军：所有的不同的演员会到这个平台上来演这出戏，大家知道在什么位置该做什么，我怎么样跟你协作。

最终所有的信息形成一个非常直观的三维模型，不仅包括整个大楼建成后的模样，也可以细化到一面墙，一扇窗，甚至一根管线的安装位置。以往的平面图纸完全无法表现这样复杂的空间关系。

BIM系统负责人 贾宝荣说：我们人脑没法想象的东西，那我们通过BIM模型的话，我们可以人为很直观的能看到这些东西，我们就能及时发现问题。

现在上海中心大厦设计师那些天马行空的想法，可以在BIM系统上就得到检验和调整，不用担心脱离施工的实际情况变得面目全非。而工厂里那些巨大的钢构件，完全可以通过全站仪进行实测后，将数据输入到闭幕系统上完成预拼装。

很快，所有的钢构件都准备就绪，可以发往工地了。这又让运输负责人64岁的潘师傅每天夜不能寐。晚上11点到现场，一般干到三四点钟，车辆多的时候干到六七点钟。巨大的钢构件要穿过上海的闹市区，就只能晚上运输，还要连夜开工，将他们稳妥地堆放在工地指定的位置。但今天的工作从一开始就不顺利，重达97吨的钢构件被运进来的时候，位置出现了偏差，根本就吊不起来。工地有限的空间让平板车很难辗转腾挪。直到一个小时之后，潘师傅终于找到一个勉强可行的位置，而这还只是今天的第一车。夜还很漫长……

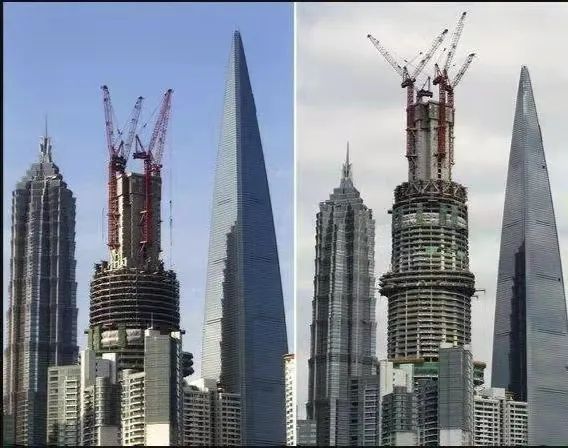

上海中心大厦施工现场

轻松拎起这些大家伙的是四台M1280D型塔吊，每台自重500吨，最大起吊重量达100吨，是国内民用建筑领域最大型的塔吊。操作其中一台的是经验丰富的老司机魏根生。

魏根生：我做了40年了，1996年做金茂高楼，1999年做那个新世界高楼，2003年的时候做南京路世贸，2007年的时候做国金中心。

每天坐在工地最高的地方，收获的是最美丽的风景，随之而来的却是在高空中无依无靠的恐惧和常年的孤独，塔吊司机每12个小时轮换一班，唯一的交流来自对讲机。

高空作业充满了风险。在美国，光是起重机的意外，平均每年就夺走82个生命，当四台塔吊一起工作的时候，这种风险将成倍增加。如果塔吊之间发生碰撞，带来的后果将不堪设想，但他们有自己的解决之道。在工作间了有液晶显示器，主要是起到就是监视作用，安全。在上海中心大厦工人们工作的时候就能看到后面吊车的工作状况。

这一天的施工并不顺利，一场秋雨迫使吊装工作暂时中止。下雨会导致梁上面油漆容易划落，所以，这个大型的就不吊了。并非人人都会大雨耽搁，吊装团队不畏风雨，继续进行钢平台顶部钢骨梁的安装。不过在这样的雨天，地面指挥的作用更加重要了，驾驶员一点没有什么看不清楚，玻璃上全部是水。钢骨梁安装到位，天气也终于晴朗了，忙碌了一天的魏师傅终于可以休息一下了。不过他最爱做的却是拿起照相机收集高空的美景。

工期非常紧张，这样的闲暇时间并不多。为了让高楼按时竣工，核心筒和外围钢结构是同时施工的，五天一爬的钢平台很快就要碰到塔吊了，必须要马上增加塔吊的高度。让人难以想象的是，塔吊的爬升依靠的仅仅是两根细长的吊带，60米长的塔身，重达500吨的庞然大物，就在这两根吊带上犹如撑双杠一样灵巧地爬了上去。整个工期内，每台塔吊要爬升27次。

但上海中心大厦工程师们需要未雨绸缪的是在完成任务之后，要怎样将这些大家伙们600米的高空运下来。最后这一台塔吊是通过上面的电梯把它运到地面来完成的。而且就是工人上下班使用的普通电梯他们是怎样做到的呢？秘密在于外挂塔吊在大楼封顶后会先拆卸3座，然后中拆大，小拆中，最后剩下一个五六百公斤的小吊臂，直接通过人工拆卸送进电梯。

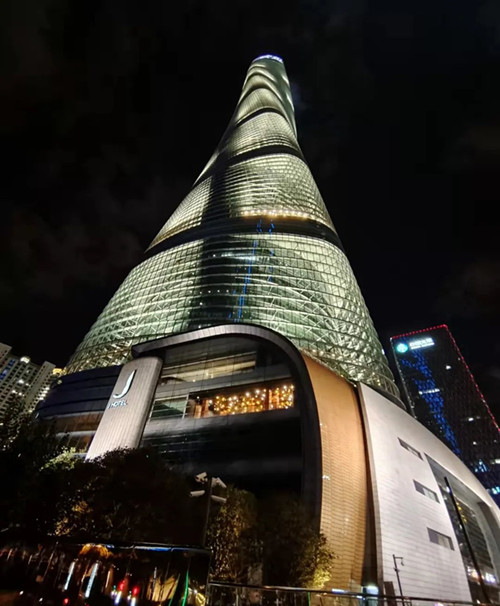

建成后的上海中心大厦

经过上海中心大厦工人们加班加点的建造，上海浦东陆家嘴最后一栋超级摩天大楼正拔地而起，这栋高楼将与金茂高楼、环球金融中心一起成为上海最醒目的地标。高楼的建造者运用他们的汗水、脑力和胆识，将一个20年前的梦想逐渐变为现实。
